MPN
Product Type
| Connector Type | |||
|---|---|---|---|
| Number of Positions | |||
| Orientation | |||
| Key | N |
||
| Shell Material | Aluminum alloy |
||
| Insulation Material | |||
| Wire Gauge | |||
| Connector Type | Number of Positions | ||
| Orientation | Key | N |
|
| Shell Material | Aluminum alloy |
Insulation Material | |
| Wire Gauge |
Contact Type
| Connection Type | |||
|---|---|---|---|
| Fastening Type | |||
| Contact Type | |||
| Contact Termination | Solder Cup |
||
| Shell Finish | Olive Drab Cadmium |
||
| Contact Material | Copper Alloy |
||
| Mechanical Operation | ＞500 Mating Cycles |
||
| Connection Type | Fastening Type | ||
| Contact Type | Contact Termination | Solder Cup |
|
| Shell Finish | Olive Drab Cadmium |
Contact Material | Copper Alloy |
| Mechanical Operation | ＞500 Mating Cycles |
Electrical Characteristics
| Rated Current | |||
|---|---|---|---|
| Rated Voltage | 500V |
||
| Insulation Resistance | |||
| Rated Current | Rated Voltage | 500V |
|
| Insulation Resistance |
Environmental Characteristics
| Operating Temperature | |||
|---|---|---|---|
| Ingress Protection | IP67 |
||
| Operating Temperature | Ingress Protection | IP67 |
HVIL, или высоковольтный соединительный шлейф, — это элемент безопасности гибридных и полностью электрических автомобилей, который защищает людей во время сборки, ремонта, технического обслуживания и эксплуатации автомобиля. Система HVIL создана для защиты тех, кто может контактировать с высоковольтными компонентами на любом этапе жизненного цикла электромобиля. HVIL действует как автоматический выключатель, который посылает водителю сигнал тревоги или код неисправности, если высоковольтное соединение ослабевает, отсоединяется или повреждается во время эксплуатации автомобиля. Она также помогает защитить водителя и пассажиров автомобиля в случае аварии.
Точный состав штекеров высоковольтных шлейфов блокировки может варьироваться в зависимости от модели и производителя, но в целом они содержат: корпус, контакты, штыри, механизм блокировки, уплотнительное кольцо и т.д.

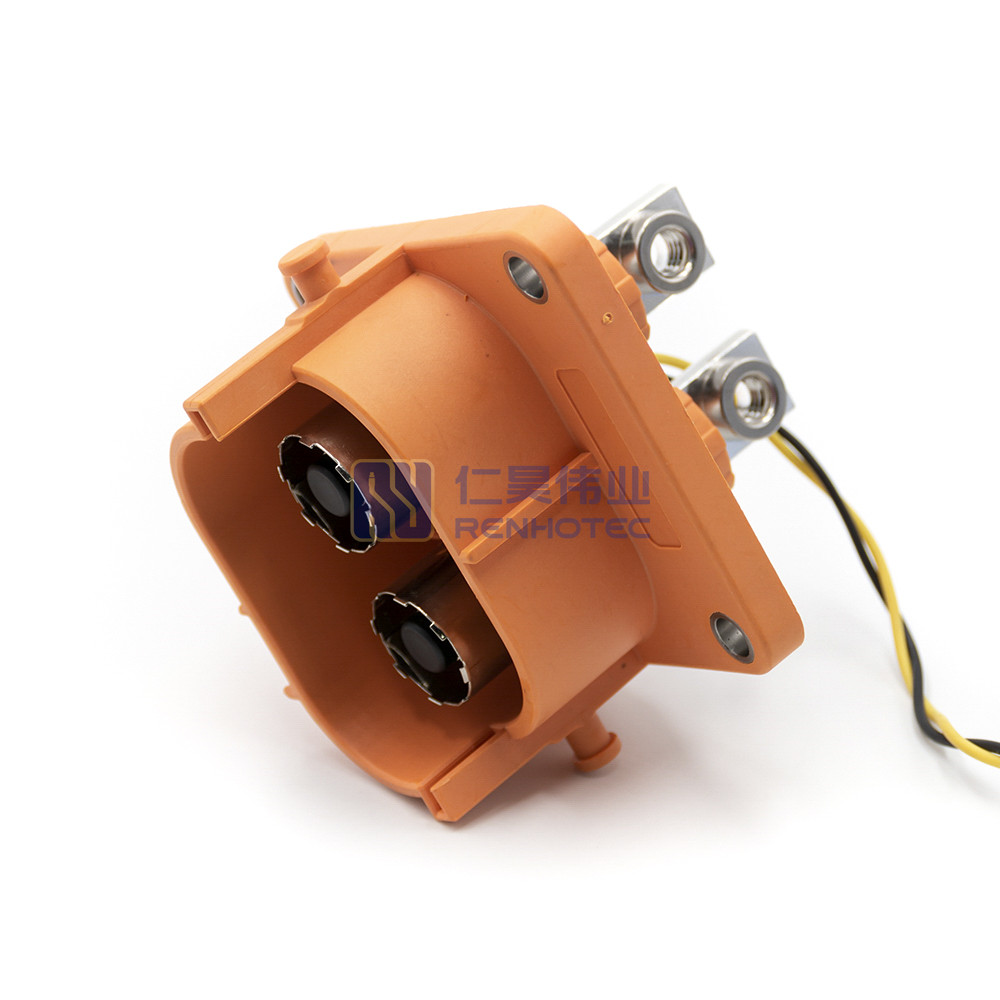

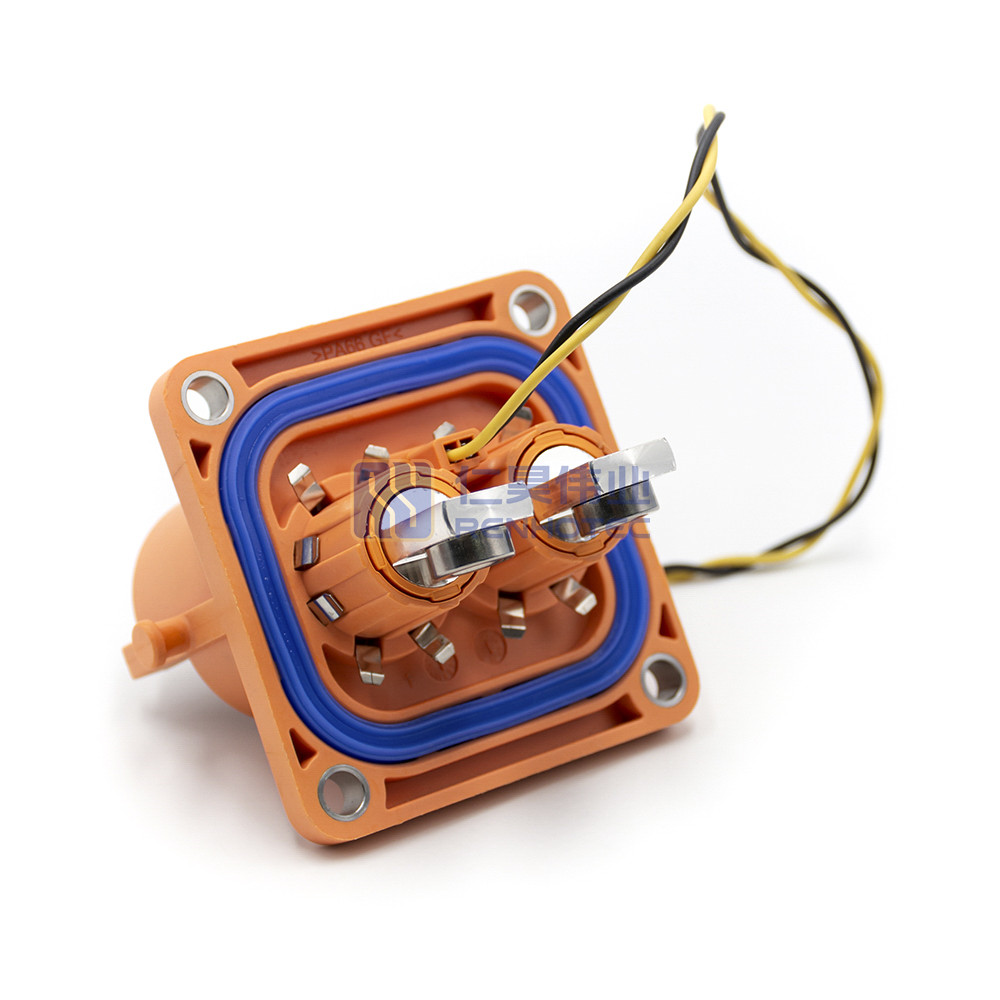

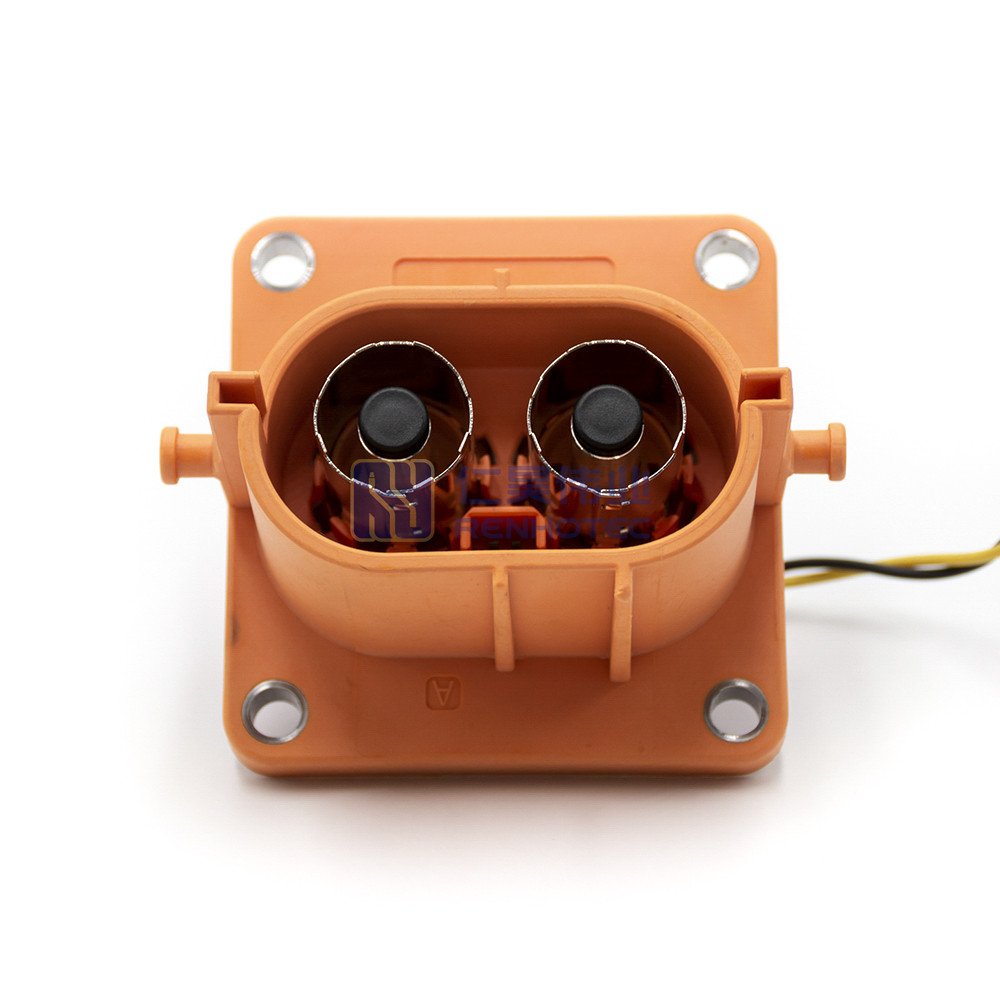

Соединитель HVIL состоит из штепсельного ключа с гнездом для карты, вторичного замка с направляющим гнездом и микропереключателя высоковольтной блокировки, образующих механизм блокировки. Высоковольтные блокировочные разъемы включают решения для высоковольтных, сильноточных и сигнальных соединений для высоковольтных силовых жгутов и сигнальных соединений гибридных и электрических автомобилей. Он доступен в широком ассортименте: от 1 до 3 жил, номиналом от 23 до 250 А, с защитой от прикосновения, одножильные и многожильные экранированные кабели.
Приложения
Высоковольтное распределение энергии, аккумуляторные батареи, контроллеры двигателей, электрические кондиционеры, электрические обогреватели и т.д….
