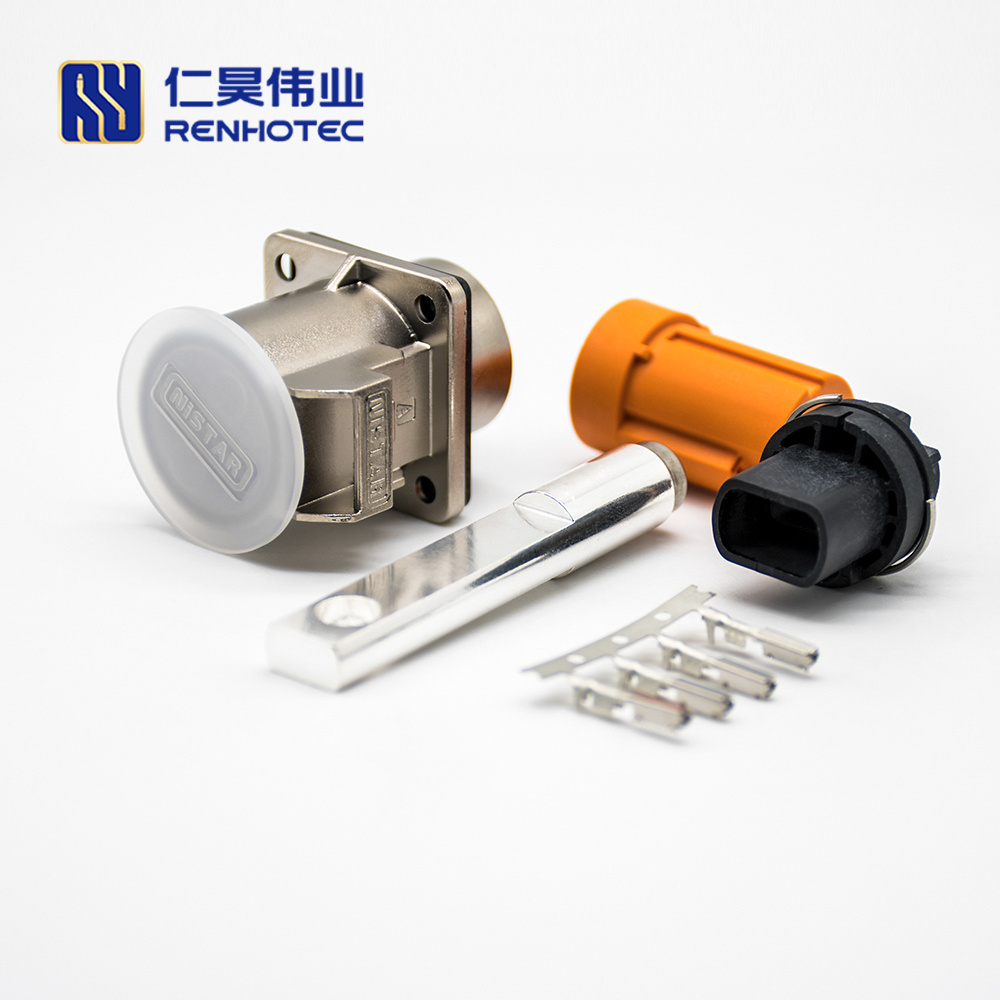

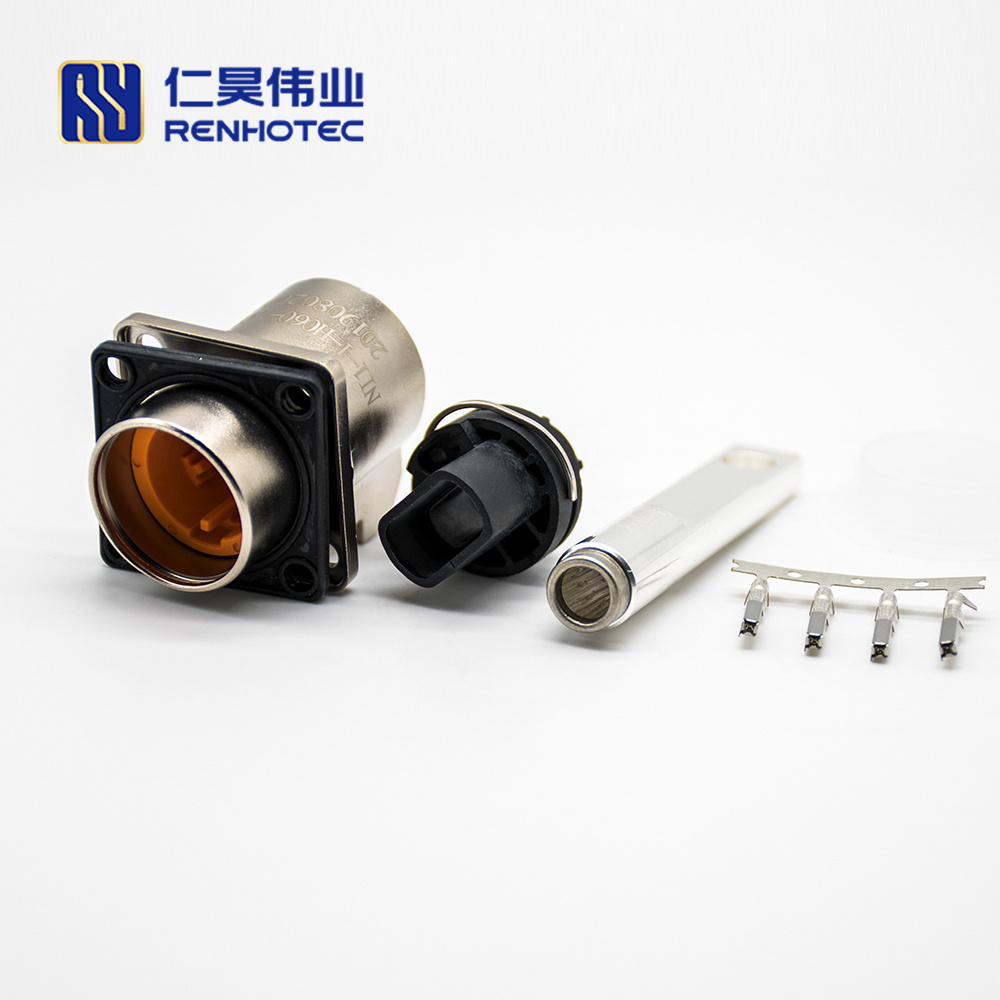

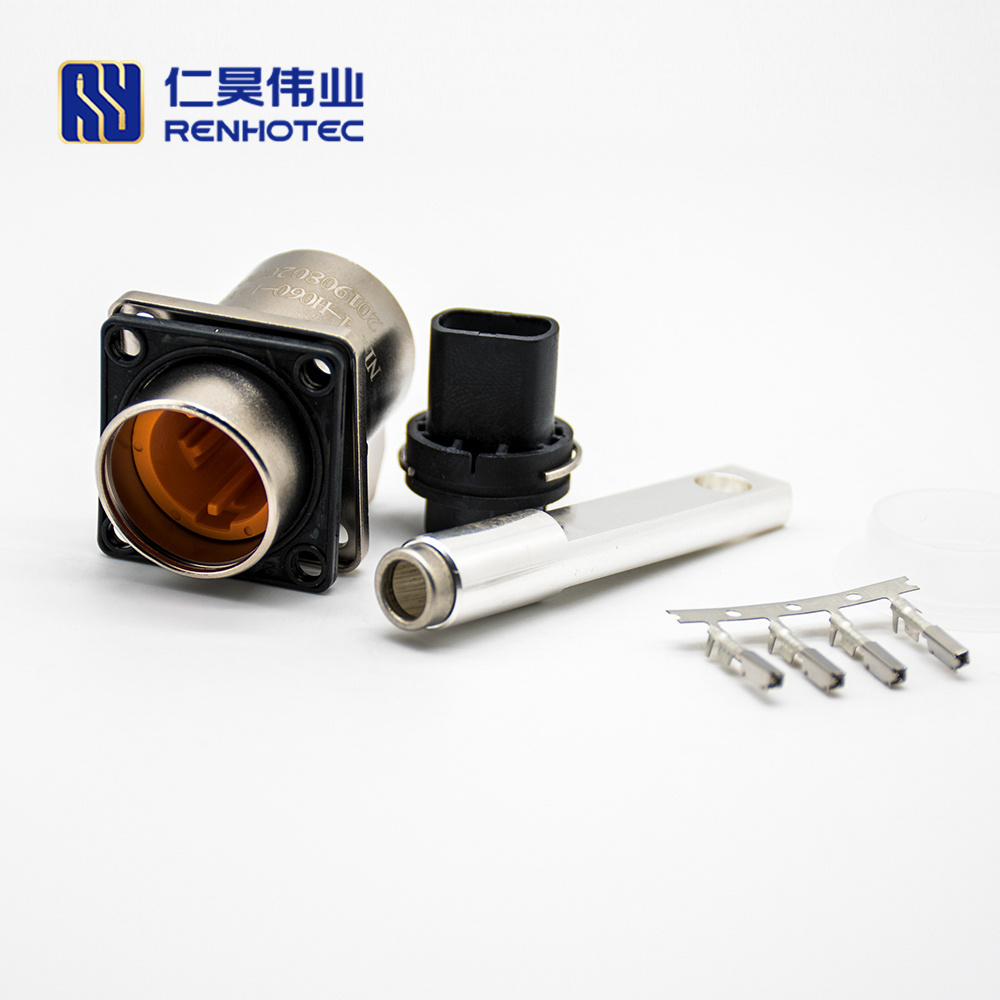

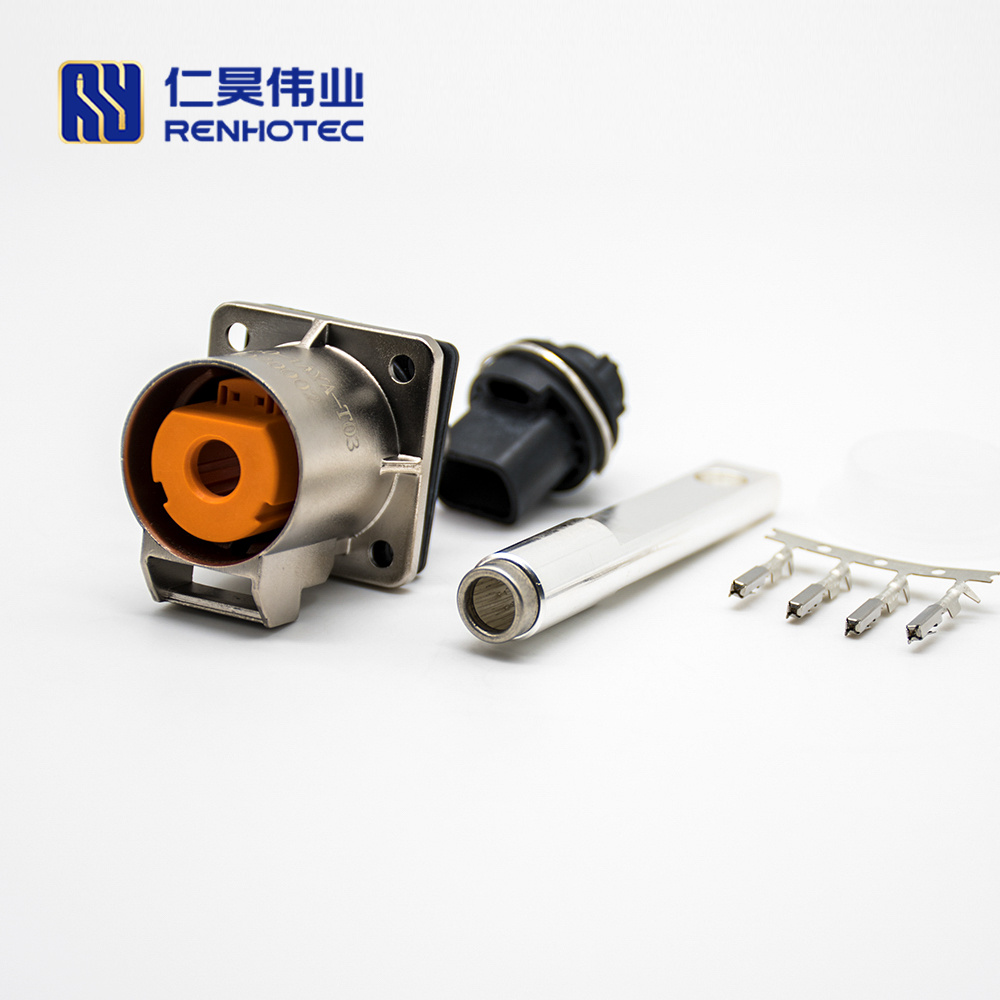

HVIL высокое напряжение блокировки разъем 1Pin 6 мм 125A розетка шина M6 резьба отверстие

Артикул: NI1-1-H060-1AYA-T07 Категория: Метки: , , , , , , , , ,
  • Отличная электроизоляция.
  • Различный диаметр проволоки Применение.
  • Защита от неправильного подключения и конструкция с ключевым положением.
  • Вторичная застежка.
  • Герметичность, IP67, защита от прикосновений.
  • Несколько позиций кодирования.
Get A Quotation

HVIL, или высоковольтная блокировочная петля, — это элемент безопасности гибридных и полностью электрических автомобилей, который защищает людей во время сборки, ремонта, технического обслуживания и эксплуатации автомобиля. Система HVIL создана для защиты тех, кто может контактировать с высоковольтными компонентами на любом этапе жизненного цикла электромобиля. HVIL действует как автоматический выключатель, который посылает водителю сигнал тревоги или код неисправности, если высоковольтное соединение ослабевает, отсоединяется или повреждается во время эксплуатации автомобиля. Она также помогает защитить водителя и пассажиров автомобиля в случае аварии.

Соединитель HVIL состоит из штепсельного ключа с гнездом для карты, вторичного замка с направляющим гнездом и микропереключателя высоковольтной блокировки, образующих механизм блокировки. Высоковольтные блокировочные разъемы включают решения для высоковольтных, сильноточных и сигнальных соединений для высоковольтных силовых жгутов и сигнальных соединений гибридных и электрических автомобилей. Он доступен в широком ассортименте: от 1 до 3 жил, номиналом от 23 до 250 А, с защитой от прикосновения, одножильные и многожильные экранированные кабели.

Сценарии применения

Новые энергетические транспортные средства, включая электрические и гибридные автомобили, используют различные специализированные разъемы для удовлетворения своих уникальных потребностей в питании и передаче данных. Некоторые распространенные типы включают: Высоковольтные разъемы для аккумуляторов, разъемы для зарядки, высоковольтные жгуты проводов и т.д.

Обзор Renhotec EV

Product Type

Connector Type

Orientation

Number of Positions

Terminal

6mm

Mounting Type

Panel Mount

Mounting Feature

Flange

Key

A

Shell Material

Zinc Alloy

Color

Silver

Connector Type

Orientation

Number of Positions

Terminal

6mm

Mounting Type

Panel Mount

Mounting Feature

Flange

Key

A

Shell Material

Zinc Alloy

Color

Silver

Contact Type

Contact Termination

Busbar

Contact Material

Copper Alloy

Contact Finish

Nickel Plating

Contact Termination

Busbar

Contact Material

Copper Alloy

Contact Finish

Nickel Plating

Electrical Characteristics

Rated Current

Rated Voltage

800V AC/DC

Rated Current

Rated Voltage

800V AC/DC

Environmental Characteristics

Flammability

UL94 V-0

Operating Temperature

-40℃~125℃

Flammability

UL94 V-0

Operating Temperature

-40℃~125℃

Connector Type

Orientation

Number of Positions

Terminal

6mm

Contact Termination

Busbar

Rated Current

Rated Voltage

800V AC/DC

Mounting Type

Panel Mount

Mounting Feature

Flange

Key

A

Shell Material

Zinc Alloy

Contact Material

Copper Alloy

Contact Finish

Nickel Plating

Color

Silver

Flammability

UL94 V-0

Operating Temperature

-40℃~125℃

Check out the attachment for the product catalog of the High Voltage Interlock Connector.



High Voltage Interlock Connector Catalog.PDF
